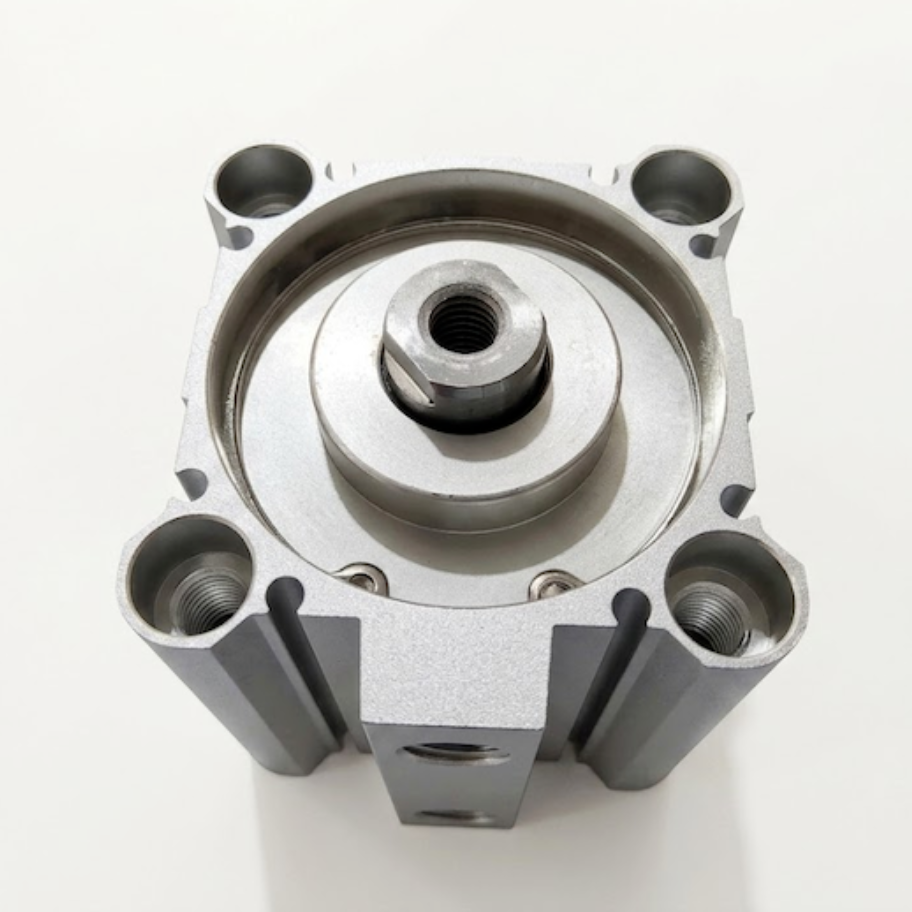

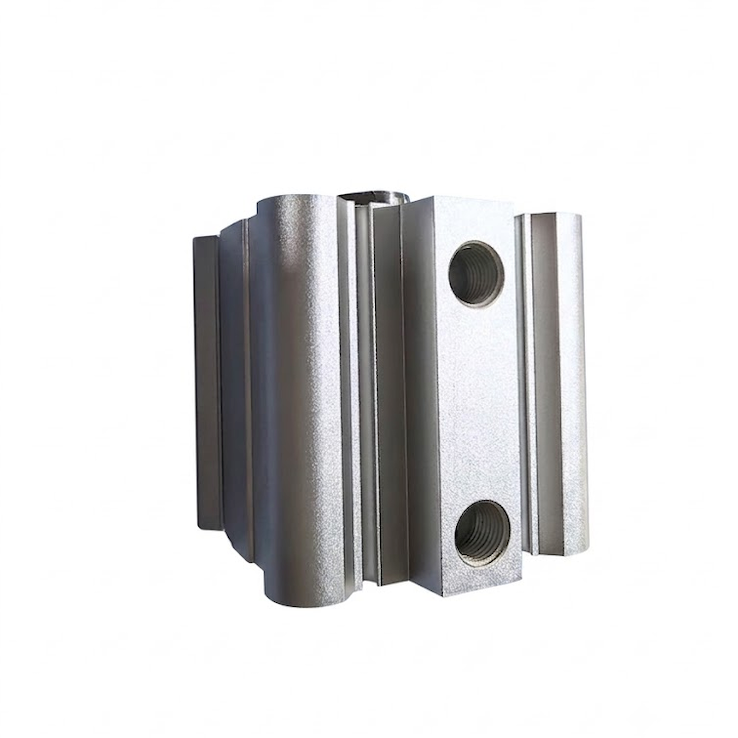

Комплексный цилиндр серии CQ2WB. Двойной воздушный цилиндр.
Обзор продукции
ВСерия PRIUS CQ2WBпредставляет собой высокопроизводительный компактный пневматический цилиндр с экономией места с отличительнымдвойной стерженьидвойной актёрКонфигурация, разработанная с точностью для современной промышленной автоматизации,Эта серия обеспечивает одинаковую силу и скорость в обоих направлениях, обеспечивая исключительную не вращающуюся точность и устойчивость к боковым нагрузкам..
С широким спектром размеров отверстий отΦ12 мм до Φ100 мм, серия CQ2WB является идеальным вариантом взаимозаменяемости для упаковочных линий, полупроводников и литий-ионных батарей по всему миру.
-
Тип продукции:Пневматический компактный цилиндр тонкого типа
-
Режим действия:Двойная работа (воздушное расширение и воздушное снятие)
-
Конфигурация вала:Двойной стержень (двойные выходной валы)
-
Размеры отверстий (мм):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Технические спецификации и стандартная матрица ударов
| Размер отверстия (мм) |
Стандартный диапазон хода (мм) |
Женская нить |
Мужская нить на конце прутка (вариант M) |
Размер порта труб |
| 12 |
5, 10, 15, 20, 25, 30 |
M3 × 0.5 |
M5 × 0.8 |
M5 × 0.8 |
| 16 |
5, 10, 15, 20, 25, 30 |
M4 × 0.7 |
M6 × 1.0 |
M5 × 0.8 |
| 20 |
от 5 до 50 (в 5 мм) |
M5 × 0.8 |
M8 × 1.25 |
M5 × 0.8 |
| 25 |
от 5 до 50 (в 5 мм) |
M6 × 1.0 |
M10 × 1.25 |
M5 × 0.8 |
| 32 |
от 5 до 100 (в 5-миллиметровых шагах) |
M8 × 1.25 |
M14 × 1.5 |
Rc 1/8 (вариант: G 1/8 / NPT 1/8) |
| 40 |
от 5 до 100 (в 5-миллиметровых шагах) |
M8 × 1.25 |
M14 × 1.5 |
Rc 1/8 (вариант: G 1/8 / NPT 1/8) |
| 50 |
от 10 до 100 (по 5 мм/10 мм) |
M10 × 1.5 |
M18 × 1.5 |
Rc 1/4 (вариант: G 1/4 / NPT 1/4) |
| 63 |
от 10 до 100 (по 5 мм/10 мм) |
M10 × 1.5 |
M18 × 1.5 |
Rc 1/4 (вариант: G 1/4 / NPT 1/4) |
| 80 |
от 10 до 100 (по 5 мм/10 мм) |
M16 × 2.0 |
M22 × 1.5 |
Rc 3/8 (вариант: G 3/8 / NPT 3/8) |
| 100 |
от 10 до 100 (по 5 мм/10 мм) |
M20 × 2.5 |
M26 × 1.5 |
Rc 3/8 (вариант: G 3/8 / NPT 3/8) |
Основные преимущества продукта
1Сбалансированная линейная сила и уравненная скорость
В отличие от цилиндров с одним стержнем, где сторона стержня имеет меньшую площадь поверхности на поршне, конструкция с двойным стержнем обеспечивает одинаковые площади поверхности с обеих сторон.Это гарантирует, что сила натяжения/скорость и сила натяжения/скорость остаются совершенно симметричными.
2Высокая точность не вращения и сопротивление боковой нагрузке
Механизм с двумя стержнем по своей сути равномерно распределяет моменты изгиба.что делает его превосходным для обработки тяжелых боковых грузов.
3Профиль эффективности использования пространства
Краткий, тонкий цилиндровый блок позволяет бесшовную интеграцию в компактные роботизированные захватчики, медицинские аппараты и корпуса машин, где стандартные цилиндры с галстуками не могут поместиться.
Промышленное применение
Компактные пневматические цилиндры серии PRIUS CQ2WB широко используются во многих секторах умного производства:
-
Производство литий-ионных батарей:Модули высокочастотного зажима и позиционирования при сборке и складировании ячеек.
-
Полупроводниковые и электронные монтажи:Механизмы подбора и размещения точных компонентов, требующие минимальных кинетических вибраций.
-
Автоматизированные инспекционные гигиены:Точное выравнивание испытательных зондов с целевыми частями без механической реакции.
-
Машины для упаковки и маркировки:Многопозиционные сортировочные ворота и короткочасовые толкатели.
Технические FAQ
Вопрос 1: Каковы различия между CQ2WB и CDQ2WB?
А:ВCQ2WBявляется стандартной версией без встроенного магнитного кольца на поршне, предлагая немного более легкий вес.CDQ2WBимеет встроенный магнит внутри корпуса поршня, что позволяет разработчикам устанавливать внешние автоматические переключатели (например, магнитные датчики близости) на канавках корпуса (ZКод) для мониторинга пределов ударов.
Вопрос 2: Требуется ли для этой цилиндровой серии непрерывная смазка маслом?
А:Каждый компактный цилиндр PRIUS предварительно смазан высококачественным, износостойким синтетическим жиром во время сборки на заводе.значительное снижение накладных на техническое обслуживание.
Вопрос 3: Доступны ли нитки аэропорта NPT или G (BSP) для международного развертывания?
А:Да, в то время как Rc нитей обрабатываются в качестве стандарта для средних и больших размеров отверстий, мы можем предоставитьНитки G (TF)иНитки НПТ (TN)соответствовать региональным стандартам монтажа труб по специальным инженерным требованиям.
Стандарты качества и техническое доверие
-
Заменяемость компонентов:Полностью соответствует международным стандартным габаритам для компактных тонких цилиндров.
-
100% проверки до отправки:Каждый блок проходит обязательные испытания на заводское давление, целостность уплотнения и утечку низкого давления.
-
Технический автор:Документ подготовлен и сертифицирован PRIUS Pneumatic Engineering Group.
-
Поддержка 3D CAD:Для- Шаг за шагом.или.IGSМодель генерации, пожалуйста, отправьте электронную почту нашему инженерному отделу с вашей завершенной модели конфигурации строки.
